WAAM 工藝相似于一般的焊接過(guò)程,因此在焊接過(guò)程中不同合金的熱裂紋、冷裂紋、氣孔、分層和飛濺等缺陷在增材過(guò)程中也會(huì)出現(xiàn)。鎂及鎂合金具有低密度、低熔點(diǎn)、高熱導(dǎo)率、高膨脹系數(shù)和氧化性強(qiáng)等特點(diǎn),導(dǎo)致鎂合金的電弧增材面臨挑戰(zhàn),如出現(xiàn)晶粒粗化、氧化蒸發(fā)、熱應(yīng)力和熱裂紋等缺陷。WAAM 中的缺陷可能是由于沉積路徑規(guī)劃不當(dāng)、工藝參數(shù)設(shè)置不當(dāng)和熱輸入過(guò)多,造成熔池動(dòng)力學(xué)不穩(wěn)定、產(chǎn)生殘余應(yīng)力和氣體污染進(jìn)而影響成型質(zhì)量。利用 WAAM 成型鎂合金沉積層時(shí),就容易出現(xiàn)一些主要的宏觀缺陷,如側(cè)面塌陷等,這主要是由于沉積層散熱條件存在差異,因此,為了獲得成型質(zhì)量良好且性能優(yōu)異的鎂合金構(gòu)件,必須采用合適的工藝參數(shù),嚴(yán)格控制熱輸入大小。

        電弧增材制造過(guò)程中,零件內(nèi)部經(jīng)歷快速加熱和冷卻,基體和沉積層金屬反復(fù)經(jīng)歷熱脹冷縮容易產(chǎn)生變形,對(duì)于大型的薄壁件來(lái)說(shuō),控制變形是重要的關(guān)注點(diǎn)。 殘余應(yīng)力是指移除所有外部的載荷后殘留在材料中的應(yīng)力,過(guò)高的殘余應(yīng)力會(huì)導(dǎo)致變形、分層,影響成型件的性能,若殘余應(yīng)力超過(guò)材料的局部抗拉強(qiáng)度,則會(huì)發(fā)生開(kāi)裂,若殘余應(yīng)力高于局部屈服強(qiáng)度但低于抗拉強(qiáng)度,則會(huì)發(fā)生翹曲或塑性變形。

        變形和殘余應(yīng)力與許多工藝參數(shù)有關(guān),如增材電流、增材電壓、送絲速度、層間溫度、沉積路徑和保護(hù)氣體流量等。變形和殘余應(yīng)力對(duì)于 WAAM 工藝來(lái)說(shuō)不可能完全避免,鎂合金具有較高的熱膨脹系數(shù),因此相較于其他材料來(lái)說(shuō),更容易產(chǎn)生變形缺陷,因此,變形和殘余應(yīng)力的控制和最小化是研究的關(guān)鍵領(lǐng)域。 選用合適的工藝參數(shù)、規(guī)劃恰當(dāng)?shù)某练e路徑、對(duì)基板預(yù)先加熱、增材后進(jìn)行熱處理等方法均可以減少WAAM 制造件的殘余應(yīng)力和變形的出現(xiàn)。Mughal等提出了一種二維有限元熱力模型,用于預(yù)測(cè) 殘余應(yīng)力引起的變形, 并將其應(yīng)用于模擬GMAW 增材制造工藝制備低碳鋼構(gòu)件的過(guò)程。 研究各種工藝參數(shù)包括基板溫度、沉積速率和沉積路徑對(duì)殘余應(yīng)力和變形的影響。結(jié)果發(fā)現(xiàn)殘余應(yīng)力分布取決于沉積路徑,最高應(yīng)力出現(xiàn)在最頂端的沉積層處。Xiong等建立了圓形十層單道焊零件的三維瞬態(tài)傳熱模型,以研究基于 GMAW 增材制造工藝制備低合金鋼構(gòu)件中的熱行為,分析了基板預(yù)熱對(duì)熱循環(huán)的影響。 結(jié)果表明,基底預(yù)熱可以使熱循環(huán)更加平穩(wěn),并降低熔池的冷卻速度。 熔池中的最大溫度梯度隨著基板預(yù)熱溫度的升高而降低,基板預(yù)熱溫度在400~600 ℃之間可以有效降低熱應(yīng)力和開(kāi)裂傾向。合理的夾緊形式可以有效地減少電弧增材制造中的變形和缺陷,Wang 等使用有限元分析軟件建立了一個(gè)三維單道多層沉積 WAAM 模型。

        研究了模型構(gòu)件的變形和殘余應(yīng)力情況。 模擬4種典型的夾緊形式,如圖1所示,比較了這 4 種不同夾緊形式下構(gòu)件的總變形和殘余應(yīng)力分布結(jié)果。 總變形結(jié)果表明,邊緣夾持形式下的模型比拐角夾持形式的變形更小。在邊緣夾緊形式中,在保證尺寸精度方面,橫向夾緊起主導(dǎo)作用。 根據(jù)殘余應(yīng)力分布分析,在所有夾緊形式下,構(gòu)件區(qū)域下方的基板位置橫向應(yīng)力小于縱向應(yīng)力。 只有橫向夾緊的夾緊形式下可以獲得最小的殘余應(yīng)力分布。 Li 等利用超聲波沖擊方法對(duì)電 弧增材制造工藝制備的Ti6Al4V 零件進(jìn)行處理,結(jié)果表明試樣表面殘余應(yīng)力降低了58%。Sun 等采用激光沖擊強(qiáng)化技術(shù)對(duì)WAAM 技術(shù)制備的2319鋁合金薄層構(gòu)件進(jìn)行處理,將殘余應(yīng)力從拉伸狀態(tài)改為壓縮狀態(tài),最大值約為 100 MPa。 以上學(xué)者通過(guò)數(shù)值模擬的方法對(duì)電弧增材成形鎂合金構(gòu)件中的變形行為進(jìn)行了分析,但對(duì)于鎂合金殘余應(yīng)力和變形控制的研究目前還處于初步階段,需要進(jìn)行進(jìn)一步的深入研究。

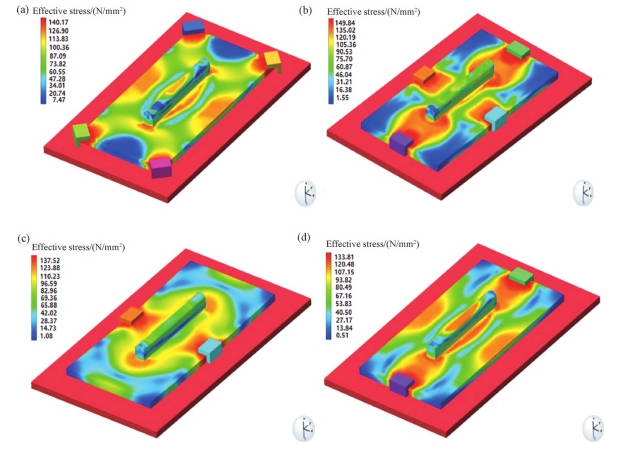

圖1不同夾緊方式的模擬結(jié)果(a) 夾緊方式 1; (b) 夾緊方式 2; (c) 夾緊方式 3; (d) 夾緊方式 4

         （本站聲明：凡本網(wǎng)轉(zhuǎn)載自其它媒體的文章，目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)。來(lái)源：網(wǎng)絡(luò)）
